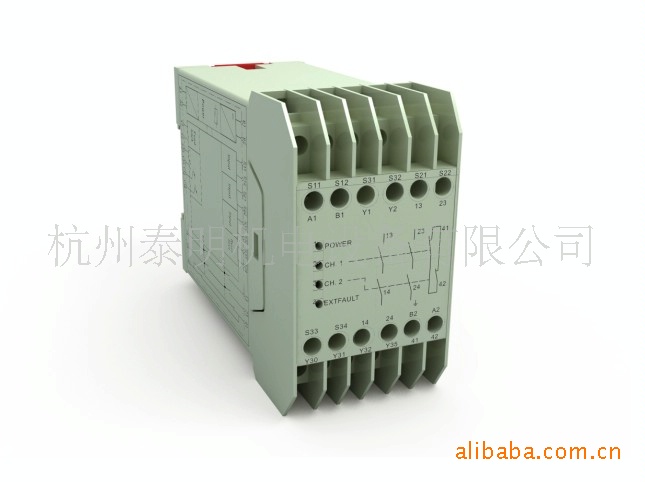

安全控制继电器

产品简介

TM-SR16D10是TM-SR16A10的扩展型，是双机械触点输入型继电器。可与急停开关、安全按钮；安全地毯、安全边缘；安全门锁、安全拉绳开关配合使用，增加机器安全保护系统的可靠性。

功能

1．单通道操作不检测触点间的短路，输入回路不冗余，可以检测输入回路和复位回路的接地故障

2．双通道操作输入回路冗余。在一个启动和停止循环可检测

---输入回路和复位回路的接地故障

---输入回路短路故障

---输入回路中触点间短路故障

3．当安全地毯被触发后，在输入回路中出现了一个短路，并且此短路故障被诊断出来。安全触点立即断开，同时EXE./FAULT指示灯亮，如果安全地毯恢复至未踩踏状态，并且工作电压依然保持，则经过恢复时间后，该单元再次动作。

特性描述

l   工作电压：直流、交流双电源

l   双机械触点输入

l   正导向结构输出
2个并联辅助触点（常闭）
3个串联安全触点（常开）
2个晶体管输出

l   双通道操作，能够检测输入触点上的短路情况

l   插件式接线端

l   44mm， P-99构架，DIN轨道安装

l   LED用于显示电源、通道1和通道2状态、以及外部故障

l   可以通过使用扩展模块或者使用带有正导向结构输出的触点继电器/接触器来增加输出触点的数量。

操作模式

l   双通道操作

l   自动复位：短接S33-S34

l   手动复位：S33-S34之间接启动按钮

 参数表

技术数据	TM-SR16A10
电气数据
额定电压	AC：220V（50～60Hz）    DC：24V
额定输入电流	AC：20mA DC：80mA
功耗	约AC：4VA DC：2W
容差	85～110%
剩余脉动DC	20%
开关频率	0.5Hz
输入、复位回路和反馈回路的电压和电流	24VDC，50mA
输出触点	3个串联安全触点常开 2个并联辅助触点常闭
安全地毯阻值	﹤40R，第通道
半导体输出 外部电源电压	24VDC，20mA，PNP短路保护 24VDC
时间
吸合缓冲时间	约300ms
释放缓冲时间	约50ms
恢复时间	≧1s
接通时间 自动复位 手动复位 输入触点上出现短路后	01～1s，±20% 01～0.5s，±20% 约100ms
失电前的最大电源中断	约10ms
机械数据
外部导体的最大截面 单芯   多芯（具有相同横截面积的两个导体）	柔性，不带压接连接器，0.5～2.5m㎡ 柔性，带有压接连接器，0.25～2.5m㎡ 柔性，带有压接连接器，不带塑料套 0.25～1m㎡ 柔性，带有压接连接器，带有塑料套 0.5～1.5m㎡
接线端子扭矩设置	0.5～0.6Nm（螺丝）
尺寸（长×宽×高）	75×44×100
重量	350g
机械寿命	1000万次以上
电气寿命	200万次以上（与负载有关）
环境温度	-25～+55℃（不应结冰，结露）
环境湿度	35-95%RH（非冷凝状态）
