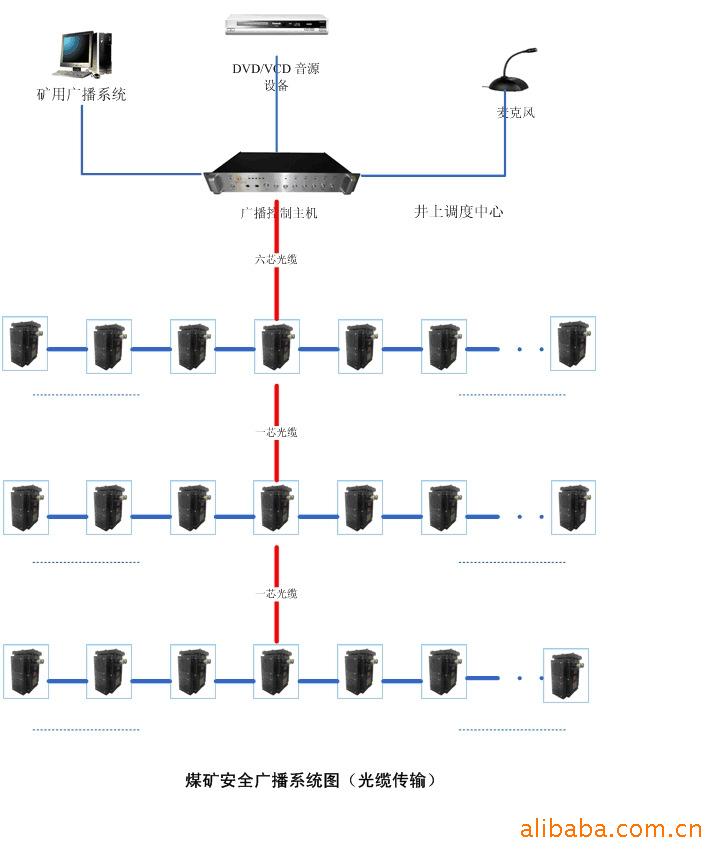

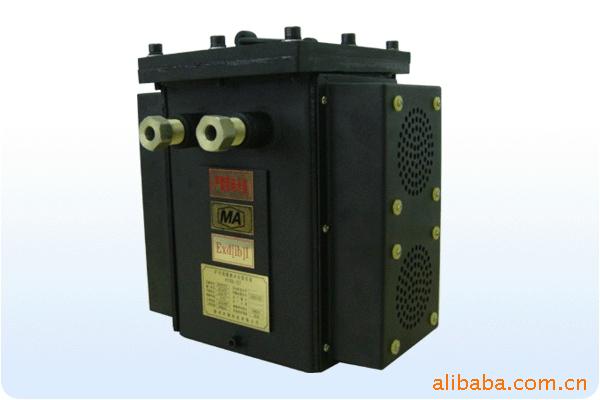

JFY-2010-01井下安全应急广播调度系统 (光纤传输版) 一、系统简介 该系统主要由地面播放设备及井下主、副音箱组成,地面播放设备一般设于调度室,井下防爆音箱一般安装于掘进头,采掘工作面,井下大巷、停车场、休息室等场所,为井下工人提供音乐与安全知识教育,提高煤矿安全生产意识,丰富职工的文化生活,最主要是在矿井安全出现紧急情况下,可以在调度指挥中心,通过广播系统向井下最危险的地点下达安全指令,紧急避险从而有效的指导人员的安全撤离。 二、方案设计目的 该方案计划在我矿井下安装一套安全应急广播系统,设计该系统实现井下大巷和营头及采区工作面的覆盖,并可随时扩容实现对采区轨道、掘进头,工作面的覆盖。 三、传输方式选择 该系统有电缆传输、光缆传输、网络传输三种传输方式,由于电缆传输方式需在地面与井下首台主音箱之间敷设长距离专用电缆,并且存在传输距离短、无法扩充网络等缺点,因此不采用此方式。如果采用网络传输方式,在多个区域安装广播系统时,需要矿方建成井下工业环网,由于我矿目前工业环网还不健全,因此也不宜采用此方式。由于我矿在井下已布置光缆,可以在不额外敷设主干线缆的情况下,就近实现接入,因此采用光缆传输方式。而且可以根据不同的工作地点,划分区域,还可以把井上音箱,广场音箱,办公区音箱并入该系统,实现全矿广播集中控制,因此,本方案按照光缆传输方式进行设计。 四、系统结构 根据我矿情况和光缆分布位置,将其划分为二个区域,在调度室内可实现对单个区域广播及多个区域同时广播。 五、系统组成

|
